DOBLADO CNC ·
DOBLADO
DE LÁMINA
Y PLACA
Formamos piezas metálicas para gabinetes, cubiertas, tapas, charolas, soportes y componentes industriales. La viabilidad del doblez se revisa según material, espesor, longitud, radio y geometría de la pieza.
120T
Capacidad
3050MM
Longitud útil
6MM
Acero carbón
4MM
Acero inox
Gabinetes metálicos◆
Cubiertas y tapas◆
Charolas industriales◆
Soportes y brackets◆
Bases de fijación◆
Piezas bajo plano◆
Muestra física o medidas base◆
Dobleces simples y múltiples◆
Gabinetes metálicos◆
Cubiertas y tapas◆
Charolas industriales◆
Soportes y brackets◆
Bases de fijación◆
Piezas bajo plano◆
Muestra física o medidas base◆
Dobleces simples y múltiples◆
PLANO
Archivo técnico
DXF, DWG, PDF o medidas
RADIO
Tipo de doblez
Se revisa según diseño
ESP
Espesor de material
Define viabilidad del proceso
LONG
Longitud de pieza
Se valida antes de fabricar
FORMA
Geometría final
Pestañas, cortes y secuencia
El proceso

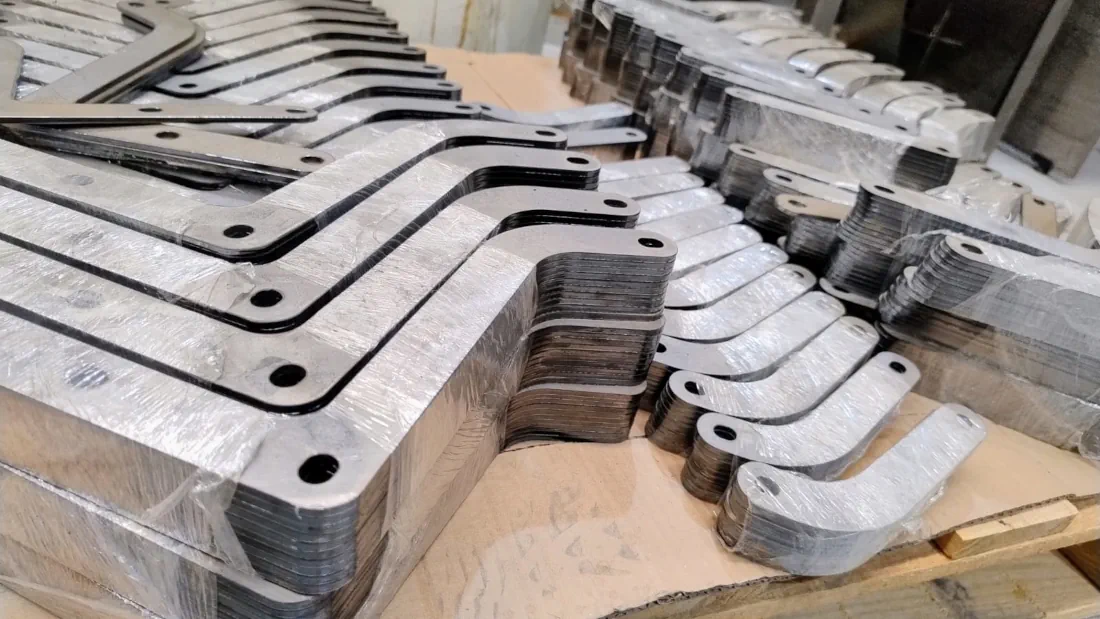

DOBLEZ CONTROLADO
PARA PIEZAS METÁLICAS
PARA PIEZAS METÁLICAS
Contamos con capacidad para doblar lámina y placa metálica en piezas como gabinetes, cubiertas, tapas, charolas, soportes y componentes industriales.
El proceso permite trabajar dobleces simples o múltiples conforme al plano, archivo técnico, muestra física o medidas base. Antes de fabricar se revisa el material, espesor, radio, longitud y geometría de la pieza.
Cada proyecto de doblado se valida según sus condiciones técnicas, ya que el resultado depende del material, el diseño de la pieza y la secuencia de dobleces.
Dobleces simples y múltiples
Según plano o diseño
Lámina y placa metálica
Sujeto a geometría
Piezas para ensamble
Gabinetes, soportes y cubiertas
Revisión previa del doblez
Material, radio y longitud
Aplicaciones de doblado
PIEZAS QUE PODEMOS
FORMAR PARA TU PROYECTO
FORMAR PARA TU PROYECTO
Gabinetes y envolventes metálicas
Fabricación de cuerpos, tapas, frentes y cubiertas para equipos, tableros, resguardos o componentes industriales que requieren dobleces definidos.
GABINETES
Charolas y bandejas industriales
Piezas dobladas para alojar, proteger, guiar o soportar componentes dentro de maquinaria, estructuras, equipos eléctricos o sistemas especiales.
CHAROLAS
Soportes, bases y ménsulas
Componentes metálicos para fijación, montaje o refuerzo, fabricados de acuerdo con plano, medidas base o muestra física.
SOPORTES
Cubiertas, tapas y protectores
Piezas de protección para maquinaria, equipos, estructuras o ensambles donde el doblez ayuda a dar rigidez, forma y funcionalidad.
CUBIERTAS
Perfiles abiertos y canales
Fabricación de perfiles tipo U, L, Z, C, canales y formas especiales, siempre sujetos a revisión de material, radio, espesor y geometría.
PERFILES
Piezas para ensamble
Componentes doblados que posteriormente pueden integrarse con corte, maquinado, soldadura u otros procesos según el alcance del proyecto.
ENSAMBLE
Tabla técnica de doblado
CAPACIDAD POR
MATERIAL Y LONGITUD
MATERIAL Y LONGITUD
| Material | Capacidad productiva | Longitud real | Condición | Aplicación |
|---|---|---|---|---|
| Acero al carbón | Hasta 3 mm | 3050 mm | Producción ideal | Gabinetes, tapas y piezas de lámina. |
| Acero al carbón | Hasta 6 mm | 2500 mm | Producción estándar | Soportes, bases y estructuras ligeras. |
| Acero al carbón | 8 mm | 1500–2000 mm | Límite | Piezas cortas sujetas a revisión técnica. |
| Inox 304 | Hasta 2 mm | 3050 mm | Producción ideal | Piezas visibles, cubiertas y componentes con acabado. |
| Inox 304 | Hasta 4 mm | 1800–2500 mm | Producción estándar | Componentes industriales y piezas de ensamble. |
| Inox 316 | Hasta 3 mm | 2000 mm | Controlado | Piezas para ambientes corrosivos. |
| Aluminio | Hasta 4 mm | 3050 mm | Producción ideal | Piezas ligeras, cubiertas y charolas. |
| Aluminio | Hasta 6 mm | 2500 mm | Producción estándar | Estructuras ligeras y componentes de bajo peso. |
| Galvanizado | Hasta 3 mm | 3050 mm | Producción ideal | Lámina comercial, tapas, canaletas y protecciones. |
Equipo de referencia: prensa plegadora de 120 toneladas x 3050 mm. Las capacidades pueden variar según espesor, longitud, geometría, radio requerido y herramental disponible.
La capacidad depende de espesor, longitud y geometría de la pieza.
Los radios están definidos por el herramental disponible.
En espesores altos, la longitud de doblado se reduce.
El acero inoxidable presenta mayor retorno elástico.
Piezas críticas pueden requerir pruebas previas.

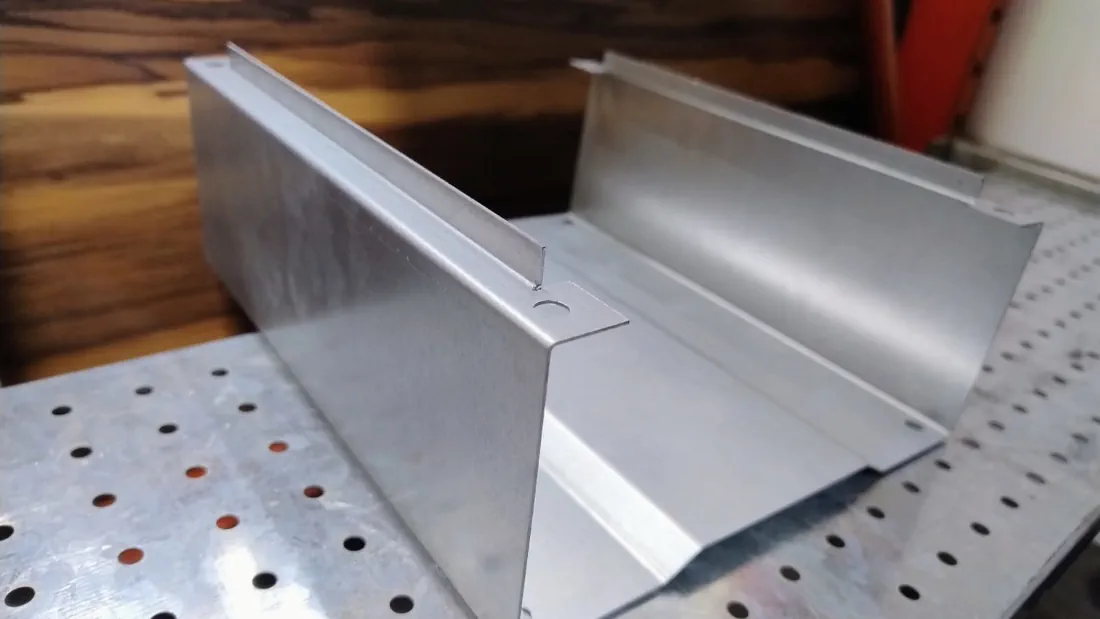

Cómo trabajamos
DEL DISEÑO
A LA PIEZA DOBLADA
A LA PIEZA DOBLADA
01
Recibimos tu información técnica
Puedes enviarnos plano, archivo DXF/DWG, PDF con medidas, muestra física o una referencia del componente que necesitas fabricar.
02
Revisamos material, longitud y geometría
Validamos espesor, tipo de material, líneas de doblez, pestañas, cortes cercanos, radios requeridos y forma final de la pieza.
03
Definimos el desarrollo de la pieza
Se revisa el desplegado, la secuencia de dobleces y el herramental disponible para confirmar si la pieza puede fabricarse conforme al alcance solicitado.
04
Fabricamos según el alcance aprobado
Una vez confirmado el material, cantidad y condiciones de fabricación, se realiza el proceso de doblado conforme a la orden de trabajo.
05
Revisión y entrega de piezas
Las piezas se revisan contra las condiciones acordadas antes de su entrega, especialmente cuando el proyecto requiere ensamble o continuidad con otro proceso.
CUÉNTANOS QUÉ PIEZA NECESITAS
Envíanos tu plano, desarrollo, DXF, DWG, medidas base o muestra física. Validamos el tipo de doblez, material, longitud y condiciones de fabricación para orientarte con la cotización.
