LOUVERS Y CUBIERTAS INDUSTRIALES
Fabricamos louvers modulares fijos y automáticos, así como cubiertas metálicas para extractores industriales. Soluciones diseñadas para facilitar el flujo de aire y reducir la entrada directa de lluvia en naves, bodegas e instalaciones productivas.
SOLUCIONES PARA CADA INSTALACIÓN
La selección depende de las dimensiones disponibles, el equipo de extracción y del nivel de control que requiere el paso de aire.
LOUVER FIJO
Mantiene una abertura permanente mediante persianas inclinadas y malla protectora. Disponible para diferentes dimensiones de muro y equipos de extracción.
LOUVER AUTOMÁTICO
Incorpora un mecanismo que modifica la posición de las persianas para controlar el flujo de aire de acuerdo con la operación del sistema de extracción.
CUBIERTA CX45
Protege la descarga exterior del extractor y desvía la entrada directa de lluvia sin colocar persianas frente a la salida del equipo.

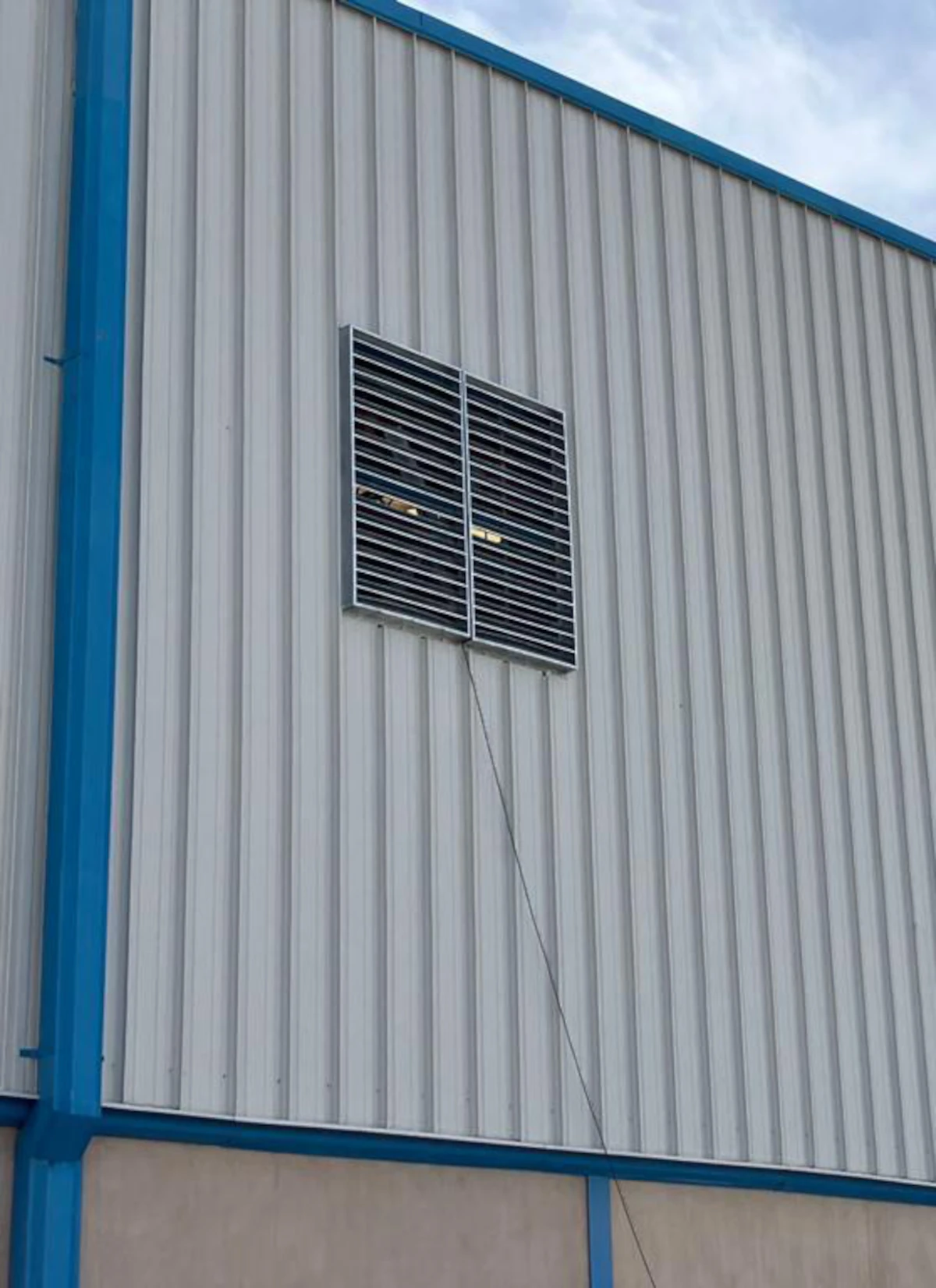

LOUVERS FIJOS
Configuraciones para distintas dimensiones de abertura y equipos de extracción. Cada modelo combina una geometría específica de persiana con una superficie efectiva de paso de aire definida para su aplicación.
XTRACTOR S-170
165.2 × 162.8 CMConfiguración desarrollada para el Xtractor S-170, con una entrada efectiva de aire de 2.13 m² y 78 % de área libre.
MEGA XTRACTOR
254.1 × 244 CMConfiguración de gran formato dividida en dos módulos para facilitar su traslado, manejo y montaje en la abertura.
90 × 252 CM
FORMATO VERTICALAlternativa para aberturas con menor ancho disponible, con 1.74 m² de entrada efectiva y 75 % de superficie libre.
150 × 252 CM
FORMATO VERTICALConfiguración de mayor superficie dentro de los formatos verticales, con 2.84 m² disponibles para la entrada de aire.
SELECCIONAR EL LOUVER ADECUADO
La dimensión exterior es solamente una parte de la selección. También importa cuánto espacio efectivo queda disponible para el paso de aire y cómo se integrará el conjunto con el sistema de extracción.
Dentro de la gama, el área libre varía entre 74 % y 78 %, mientras que la geometría de las persianas utiliza inclinaciones de 45° o 52° según la configuración. En los modelos de mayor formato, la construcción modular permite manipular e instalar el conjunto en secciones.
PARA DEFINIR TU CONFIGURACIÓN
Compártenos las dimensiones de la abertura, el equipo de extracción asociado y las condiciones de montaje. Con esta información podemos revisar qué formato se ajusta mejor al proyecto.
Revisar mi proyecto →LOUVERS AUTOMÁTICOS
El mecanismo integrado modifica la posición de las persianas para controlar el paso de aire durante la operación del sistema de extracción. La gama contempla configuraciones específicas para Xtractor S-170 y Mega Xtractor.

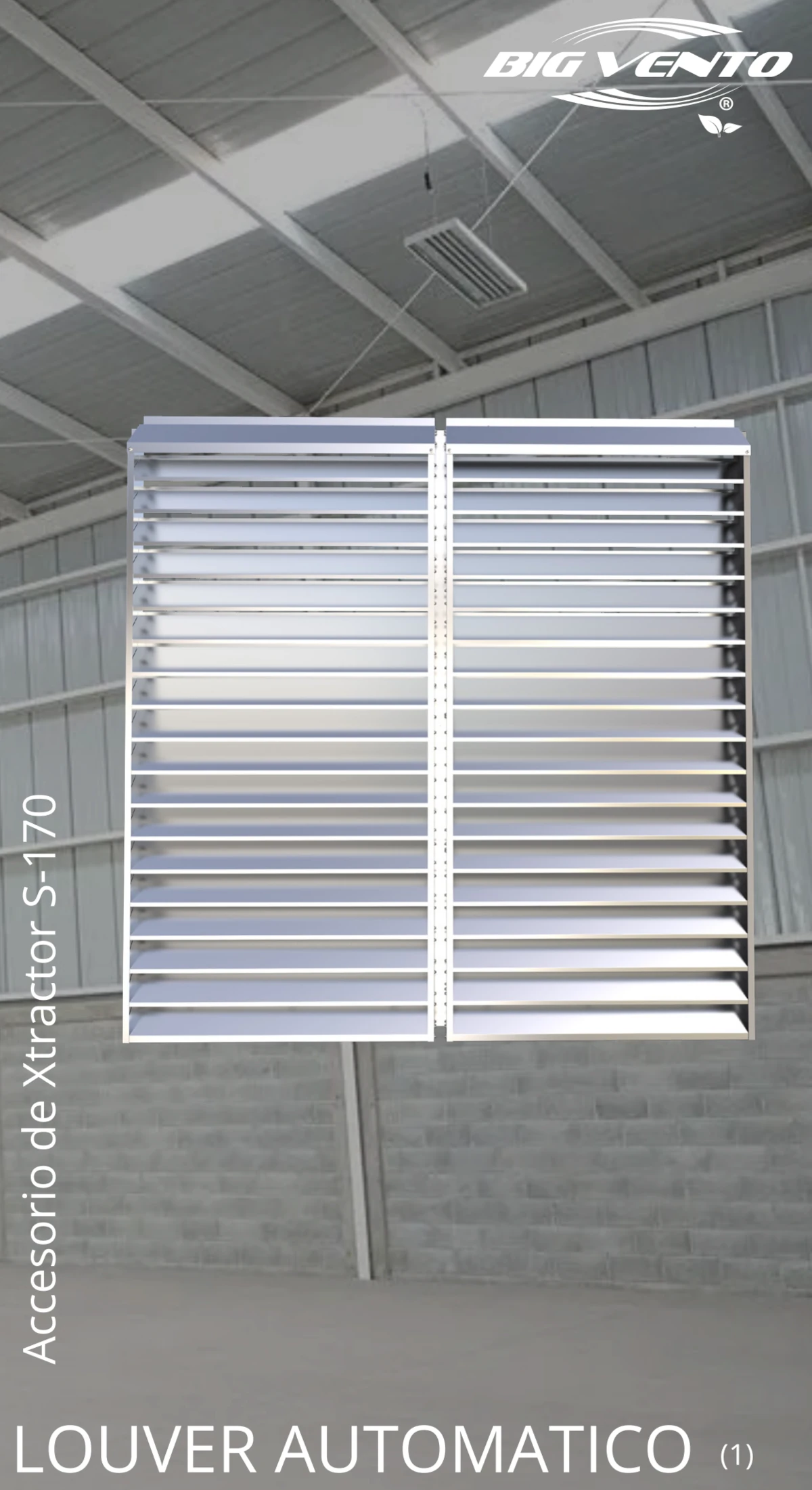

XTRACTOR S-170
Configuración automática desarrollada para complementar el Xtractor S-170. Su mecanismo modifica la posición de las persianas y mantiene una superficie libre para el paso de aire del 78 %.
CONTROL DE LAS PERSIANAS
El mecanismo modifica físicamente la posición de las persianas entre 52° en apertura y 85° en cierre, permitiendo controlar la abertura asociada al funcionamiento del sistema de extracción.
CUBIERTA CX45
Protección exterior para la descarga del extractor mediante una visera inclinada a 45°, diseñada para reducir la entrada directa de lluvia sin cerrar el frente de salida del equipo.
La cubierta se dimensiona de acuerdo con el extractor instalado y combina estructura tubular, lámina galvanizada y protección frontal para aplicaciones expuestas al exterior.

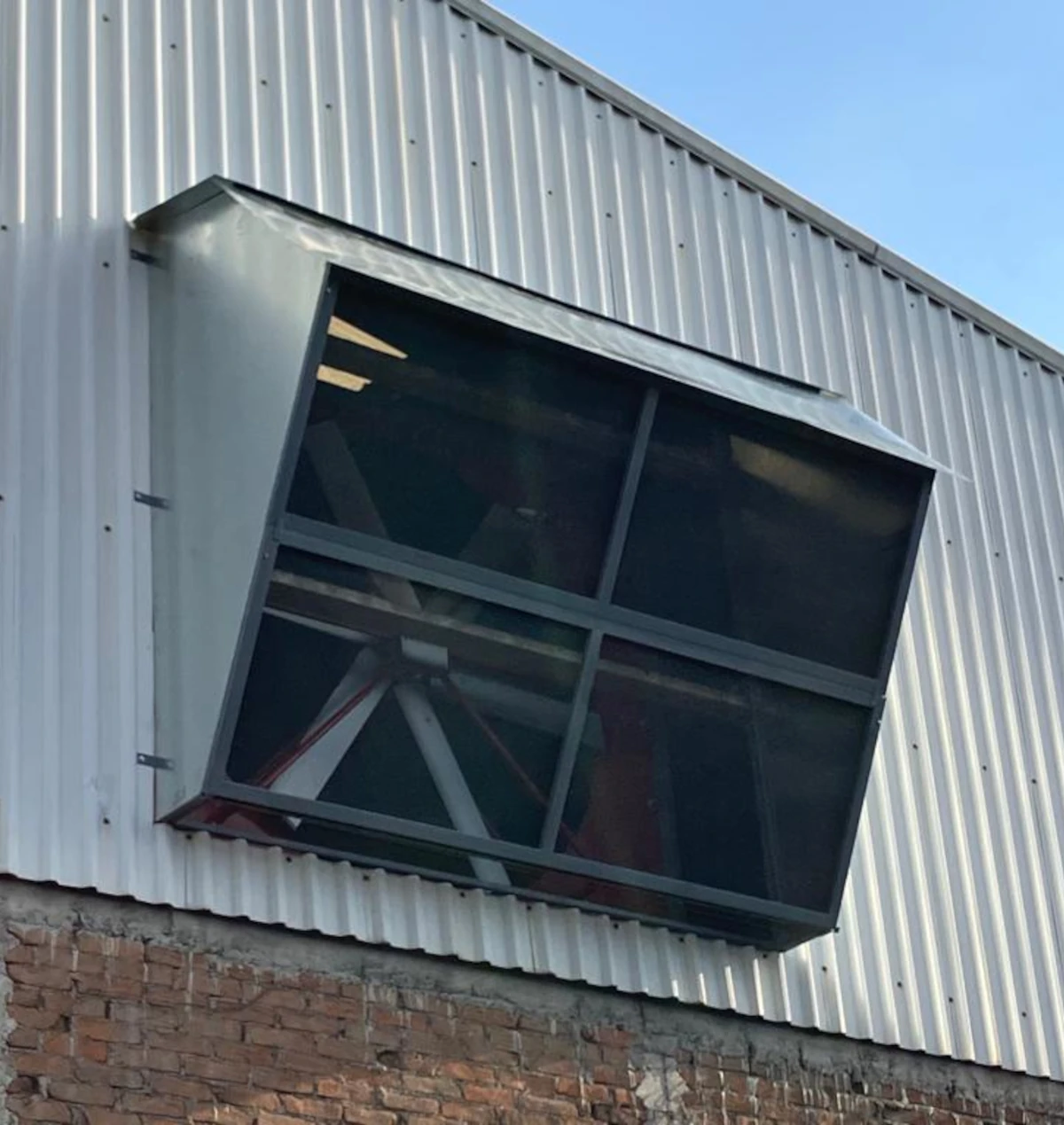

XTRACTOR S-170
157 × 172 × 89 CMConfiguración dimensionada para Xtractor S-170. Su estructura combina lámina galvanizada calibre 20 con PTR de 1 pulgada y malla de metal desplegado.
VISERA DE PROTECCIÓN
La geometría inclinada desvía el agua que llega directamente sobre la descarga exterior y mantiene libre el frente asociado al extractor.
LA INSTALACIÓN FORMA PARTE DEL DISEÑO
La cubierta se ensambla mediante marcos laterales, soportes, base inferior, elementos superiores y bastidores frontales. La guía contempla fijación tanto sobre muro como sobre lámina, por lo que la superficie de montaje debe definirse antes de preparar la instalación.
La estructura de fijación debe tener capacidad para soportar cuatro veces el peso del equipo instalado.
Se recomienda inspeccionar fijaciones y realizar limpieza de los componentes como parte del mantenimiento periódico.

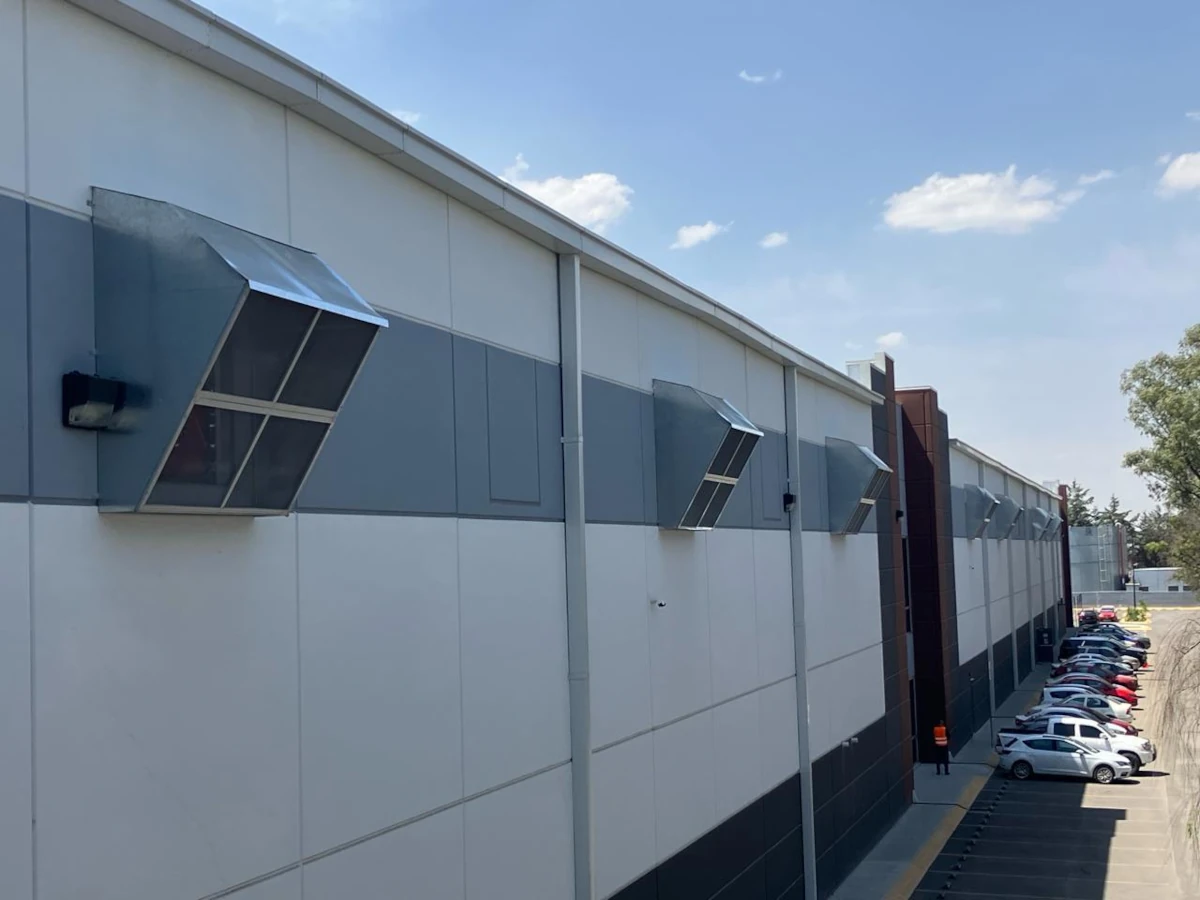

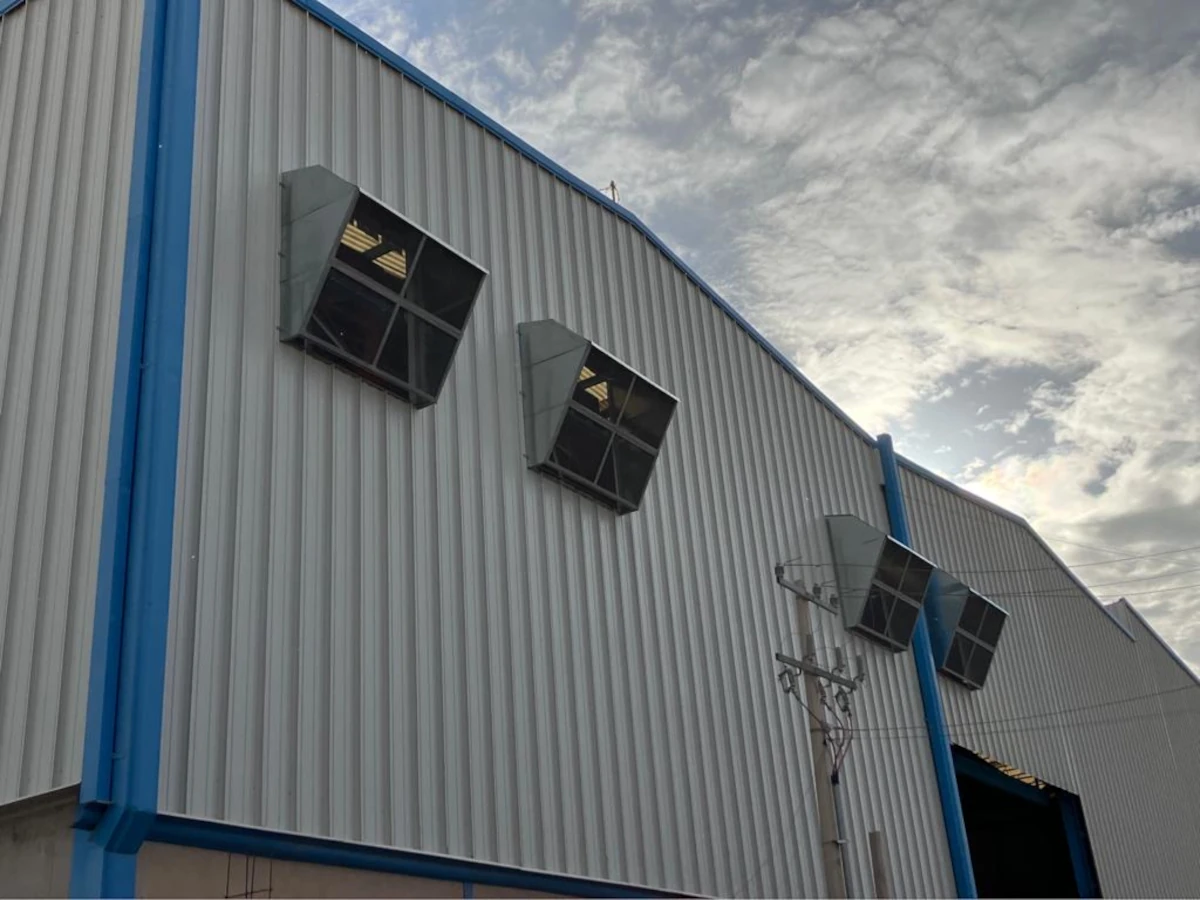

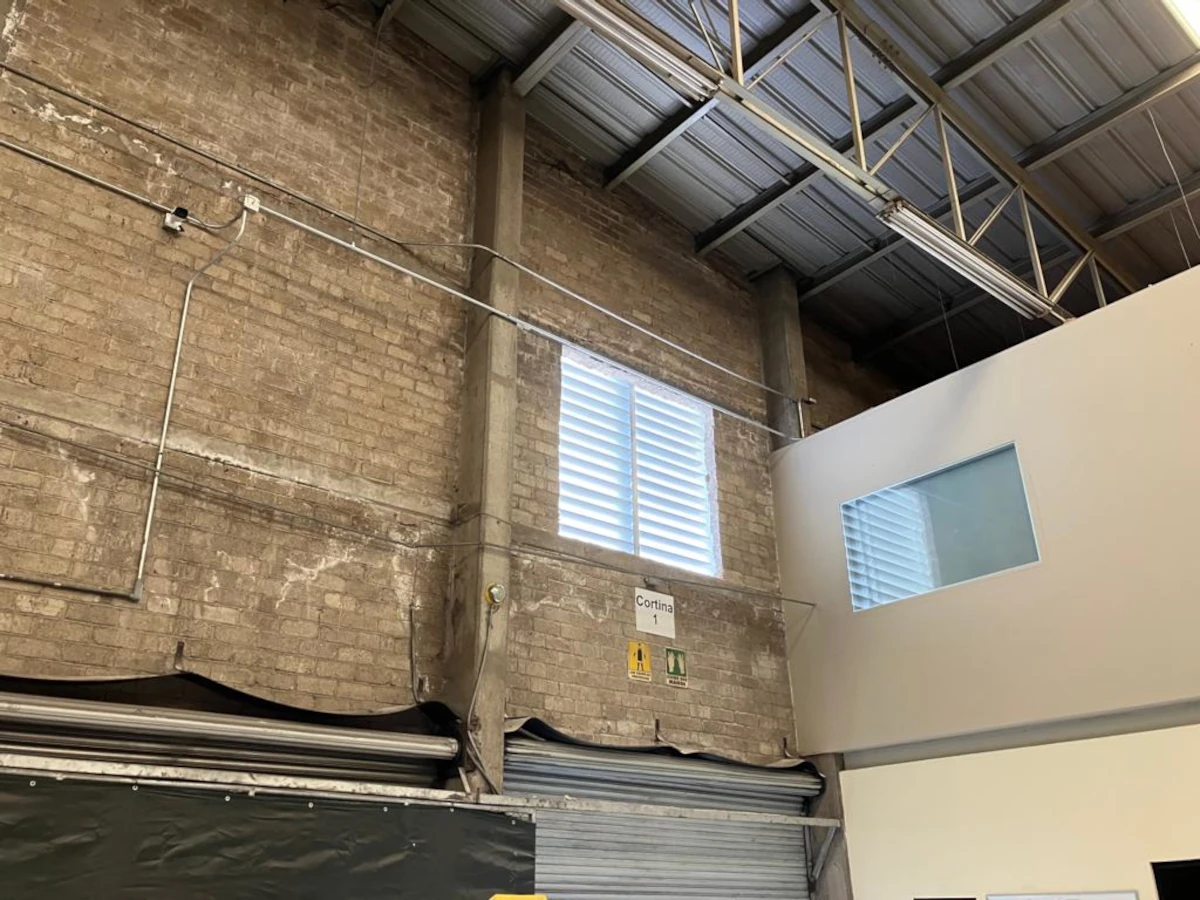

INTEGRACIÓN EN OBRA
Louvers y cubiertas forman parte de la envolvente de la nave y deben integrarse considerando la abertura, el sistema de extracción y la superficie donde se realizará el montaje.
EL PRODUCTO SE DEFINE JUNTO CON LA INSTALACIÓN
Una abertura correctamente dimensionada permite aprovechar la superficie útil del louver y mantener una instalación limpia alrededor del equipo de extracción.
Antes de fabricar es importante revisar el tipo de muro o cerramiento, el espacio disponible alrededor de la abertura y la forma en que quedará soportado el conjunto. Esto permite definir dimensiones, configuración y puntos de fijación desde el proyecto.
